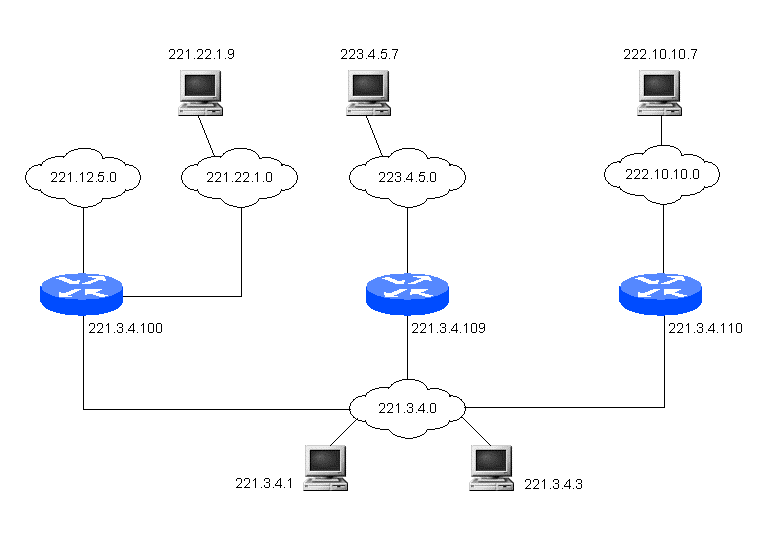

Correction exercice 3 Correction exercice 31) D'après les informations disponibles, on peut tracer
la cartographie du réseau :
a) on atteint directement 221.3.4.1
b) routage impossible : aucune indication ne nous est donnée pour atteindre
221.10.10.44
c) routage impossible : aucune indication ne nous est donnée pour atteindre
221.10.11.44
d) on atteint 222.10.10.7 par le routeur 221.3.4.110
e) on atteint 221.22.1.9 par le routeur 221.3.4.100
f) on atteint 223.4.5.7 par le routeur 221.3.4.109
g) routage impossible : aucune indication ne nous est donnée pour atteindre
220.1.1.1
2) Tables de routage :
Routeur 221.3.4.100
| Destination | Routeur de prochain pas |
|---|---|
| 221.3.4.0 221.12.5.0 221.22.1.0 223.4.5.0 222.10.10.0 |
Connecté directement Connecté directement Connecté directement 221.3.4.109 221.3.4.110 |
Routeur 221.3.4.109
| Destination | Routeur de prochain pas |
|---|---|
| 221.3.4.0 223.4.5.0 221.12.5.0 221.22.1.0 222.10.10.0 |
Connecté directement Connecté directement 221.3.4.100 221.3.4.100 221.3.4.110 |
Routeur 221.3.4.110
| Destination | Routeur de prochain pas |
|---|---|
| 221.3.4.0 222.10.10.0 221.12.5.0 221.22.1.0 223.4.5.0 |
Connecté directement Connecté directement 221.3.4.100 221.3.4.100 221.3.4.109 |
4)
a) lorsque l’on tape la commande traceroute minos depuis la machine
actarus :
1. actarus va faire une requête auprès du serveur DNS 221.3.4.3
pour obtenir l’adresse IP de minos :
• pour atteindre le serveur DNS, actarus doit transmettre sa requête
au routeur R1 ; il cherche dans son cache ARP si l’adresse MAC du routeur
est présente sinon il envoie une requête ARP en diffusion.
• la requête DNS transite par le routeur R1 jusqu’au serveur.
• le serveur DNS construit la réponse dans laquelle figure l’adresse
IP de minos. Comme actarus n’est pas sur le même réseau
que lui, il transmet sa réponse au routeur R1. Si l’adresse MAC
du routeur R1 n’est pas dans le cache du serveur DNS, il envoie une
requête ARP en diffusion.
• la réponse passe par le routeur R1. Le routeur consulte son
cache ARP pour envoyer la réponse à actarus.
2. actarus connaît à présent l’adresse IP de minos.
• il construit ses 3 premiers paquets UDP en insérant l’adresse
IP de minos dans le champ adresse de destination et avec un Time-to-live (TTL)
égal à 1.
• il transmet les datagrammes au routeur R1 (dont la MAC adresse est
certainement encore présente dans son cache)
• la valeur du TTL expire et R1 renvoie pour chaque paquet un message
ICMP time-to-live exceeded à actarus.
• actarus reconstruit à nouveau 3 paquets UDP, en incrémentant
la valeur du TTL.
• R1 consulte sa table de routage et sait qu’il doit transmettre
les datagrammes à R2. S’il ne connaît pas l’adresse
MAC de R2, il envoie une requête ARP en diffusion.
• en arrivant sur R2, les datagrammes expirent, et R2 renvoie pour chacun
un message ICMP time-to-live exceeded à actarus.
• les 3 derniers paquets UDP d’actarus transitent par R2 à
destination de minos.
3. minos reçoit les paquets UDP, et tente de remettre les données
qu’ils contiennent à la couche supérieure. Les paquets
n’encapsulant aucune donnée d’application minos génère,
pour chaque paquet UDP, un message ICMP destination inaccessible en utilisant
l’adresse IP source du message d’origine comme adresse IP de destination.
• les 3 messages ICMP de minos transitent par R2, puis par R1 pour parvenir
enfin à actarus.
b) Pour atteindre actarus depuis minos, il faut traverser les deux routeurs
R2 et R1. A chaque passage d’un routeur, le TTL est décrémenté
de 1. Si la valeur de TTL du datagramme ICMP initial est de 64, elle sera
de 62 lorsque le message atteindra sa destination.
