Une échographie linguale augmentée pour la rééducation orthophonique

En plus du visage et des lèvres, cet avatar fait apparaître la langue, le palais et les dents habituellement cachés à l'intérieur de l'appareil vocal. Ce système de "retour visuel", qui devrait permettre de mieux comprendre et donc de mieux corriger sa prononciation, pourra servir à la rééducation orthophonique ou l'apprentissage d'une langue étrangère. Ces travaux sont publiés dans la revue Speech Communication d'octobre 2017.

La rééducation orthophonique d'une personne atteinte d'un trouble de l'articulation s'appuie en partie sur la répétition d'exercices : le praticien analyse qualitativement les prononciations du patient et lui explique oralement ou à l'aide de schémas comment placer ses articulateurs, et notamment sa langue, dont il n'a généralement que peu conscience. L'efficacité de la rééducation repose donc sur la bonne intégration par le patient des indications qui lui sont données. C'est à ce stade que peuvent intervenir les systèmes de "retour articulatoire visuel" qui permettent au patient de visualiser en temps réel ses propres mouvements articulatoires (et notamment les mouvements de sa langue) afin de mieux en prendre conscience et donc de corriger plus rapidement ses défauts de prononciation.

Depuis quelques années, des chercheurs anglo-saxons semblent privilégier la technique de l'échographie pour la conception de ces systèmes de retour visuel. L'image de la langue est alors obtenue en plaçant sous la mâchoire d'un locuteur une sonde analogue à celle classiquement utilisée pour l'imagerie du cœur ou du fœtus. Cette image est parfois jugée difficile à exploiter par le patient car elle n'est pas de très bonne qualité et ne donne aucune information sur la place du palais et des dents. Dans ces nouveaux travaux, les chercheurs français proposent d'améliorer ce retour visuel en animant automatiquement et en temps réel une tête parlante articulatoire à partir des images échographiques. Ce clone virtuel d'un véritable locuteur, en développement depuis de nombreuses années au GIPSA-lab, permet une visualisation plus intuitive, car contextualisée, des mouvements articulatoires.

La force de ce nouveau système repose sur un algorithme d'apprentissage automatique (machine learning), sur lequel les chercheurs travaillent depuis plusieurs années. Cet algorithme permet (dans une certaine limite) de traiter des mouvements articulatoires que l'utilisateur ne maîtrise pas encore lorsqu'il commence à utiliser le système. Cette propriété est indispensable pour les applications thérapeutiques visées. Pour atteindre une telle performance, l'algorithme exploite un modèle probabiliste construit à partir d'une grande base de données articulatoires acquises sur un locuteur dit "expert", capable de prononcer l'ensemble des sons d'une ou plusieurs langues. Ce modèle est adapté automatiquement à la morphologie de chaque nouvel utilisateur, lors d'une courte phase d'étalonnage du système, au cours de laquelle le patient doit prononcer quelques phrases.

Ce système, validé en laboratoire pour des locuteurs sains, est aujourd'hui testé dans une version simplifiée dans une étude clinique pour des patients ayant subi une intervention chirurgicale de la langue. Par ailleurs, les chercheurs développent aussi une autre version du système dans laquelle la tête parlante articulatoire est animée automatiquement, non pas à partir d'échographie, mais directement à partir de la voix de l'utilisateur(1).

Notes :

(1) Voir Speaker-Adaptive Acoustic-Articulatory Inversion using Cascaded Gaussian Mixture Regression. Hueber, T., Girin, L., Alameda-Pineda, X., Bailly, G. (2015), in IEEE/ACM Transactions on Audio, Speech, and Language Processing, vol. 23, no. 12, pp. 2246-2259.

>> Lien vers l’article Speech Communication
Automatic animation of an articulatory tongue model from ultrasound images of the vocal tract
Diandra Fabre (1), Thomas Hueber (1), Laurent Girin (1;2), Xavier Alameda-Pineda (2;3), Pierre Badin (1)
Speech Communication, Volume 93, October 2017, Pages 63-75
https://doi.org/10.1016/j.specom.2017.08.002
(1) GIPSA-lab, Grenoble, France
(2) INRIA, Perception Team, Montbonnot, France
(3) Univ. of Trento, DISI, Trento, Italy


>> Lien vers l’article présentant l’algorithme C-GMR
Hueber, T., Girin, L., Alameda-Pineda, X., Bailly, G. (2015), "Speaker-Adaptive Acoustic-Articulatory Inversion using Cascaded Gaussian Mixture Regression", in IEEE/ACM Transactions on Audio, Speech, and Language Processing, vol. 23, no. 12, pp. 2246-2259 (https://doi.org/10.1109/TASLP.2015.2464702)

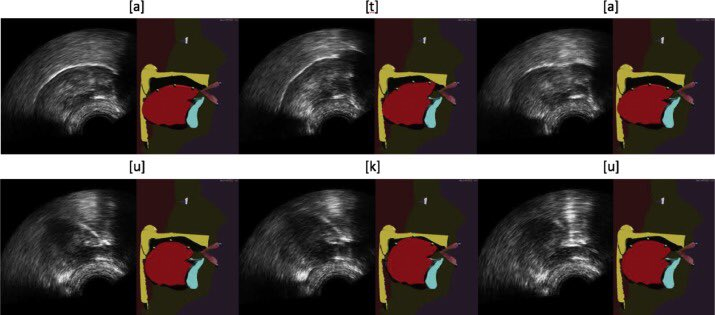

Pour 2 séquences (ata, et oukou, à gauche l’image échographique d’un locuteur tiers, à droite la tête parlante animée automatique à l’aide de la technique C-GMR)

English summary
Visual biofeedback is the process of gaining awareness of physiological functions through the display of visual information. As speech is concerned, visual biofeedback usually consists in showing a speaker his/her own articulatory movements, which has proven useful in applications such as speech therapy or second language learning. This article presents a novel method for automatically animating an articulatory tongue model from ultrasound images. Integrating this model into a virtual talking head enables to overcome the limitations of displaying raw ultrasound images, and provides a more complete and user-friendly feedback by showing not only the tongue, but also the palate, teeth, pharynx, etc. Altogether, these cues are expected to lead to an easier understanding of the tongue movements. Our approach is based on a probabilistic model which converts raw ultrasound images of the vocal tract into control parameters of the articulatory tongue model. We investigated several mapping techniques such as the Gaussian Mixture Regression (GMR), and in particular the Cascaded Gaussian Mixture Regression (C-GMR) techniques, recently proposed in the context of acoustic-articulatory inversion. Both techniques are evaluated on a multispeaker database. The C-GMR consists in the adaptation of a GMR reference model, trained with a large dataset of multimodal articulatory data from a reference speaker, to a new source speaker using a small set of adaptation data recorded during a preliminary enrollment session (system calibration). By using prior information from the reference model, the C-GMR approach is able (i) to maintain good mapping performance while minimizing the amount of adaptation data (and thus limiting the duration of the enrollment session), and (ii) to generalize to articulatory configurations not seen during enrollment better than the GMR approach. As a result, the C-GMR appears to be a good mapping technique for a practical system of visual biofeedback.

Keywords
Speech production, Ultrasound imaging, Articulatory talking head, Adaptation, Gaussian mixture regression, Biofeedback


Une vidéo est également disponible sur la chaine Youtube de GIPSA-lab
